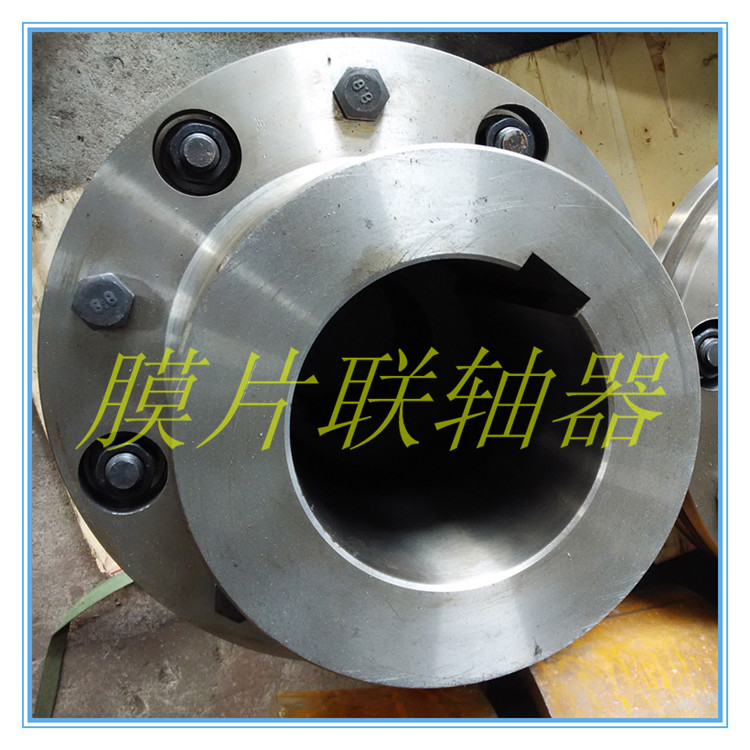

山東機電有限公司在眾諾重工定制的膜片聯軸器已經完工。 膜片聯軸器的結構主要由不銹鋼金屬薄片(鋼片)、半聯軸器、中間套、壓緊元件、螺栓、防松螺母、限位墊圈等組成。 不銹鋼片撓性聯軸器結構扭矩從主動端半聯軸器輸入，經沿圓周間隔布置的高強度螺栓將扭矩傳輸至前端撓性鋼片組，再由撓性鋼片組通過高強度螺栓傳到中間套筒，并同樣由另后端撓性鋼片組、高強度螺栓及從動半聯軸器輸出。鋼片組件是撓性聯軸器的關鍵部件，它是由一定數量的薄片彈性不銹鋼疊合組成，通過它來傳遞扭矩和消除來自多方位的偏移量。鋼片厚度一般視扭矩的大小和工況的不同而選擇，一般為0.35～1.20mm，其形狀有圓環式、連桿式、束腰式等。 單膜片聯軸器特性：大扭矩承載、高扭矩剛性和卓越靈敏度；免維護、超強抗油和耐腐蝕性；零回轉間隙；體積小巧的聯軸器，總長度短 ；不銹鋼膜片補償角向軸向偏差 ；順時針與逆時針回轉特性完全相同?。 |
